HiMOULD® Wkłady gwintowe do zalewania
| Dane 3D dostępne |
Pobierz |
|---|---|
| Wykonanie | HiMOULD® z gwintem nieprzelotowymi specjalnym pogłębieniem na wejściu gwintu |
| Oznaczenie | 118M3 |
| Klasa wytrzymałościowa | Mosiądz |
| Informacje |
Do tworzyw termoplastycznych i duroplastów |
| Metoda montażu | Montaż przez bezpośrednie zalanie w formie podczas wtrysku |
| D | M3 |
| l ± 0,25 | 7,45 mm |
| d1 ± 0,25 | 4,60 mm |
| t nom. | 4,75 mm |
| t1 nom. | 1,10 mm |

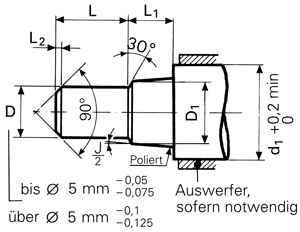

| D1 ± 0,0125 | 3,125 mm |
| L 0 - 0,25 |
3,50 mm |
| D | 2,50 mm |
| L1 - 0,075 - 0,125 |
1,10 mm |
| l2 | 0,25 mm |
| J | 4,5 ° |
Zastrzega się możliwość wprowadzenia zmian technicznych.
