PEM® Tulejki wciskane do tworzyw sztucznych
| Dane 3D dostępne |
Pobierz |
|---|---|

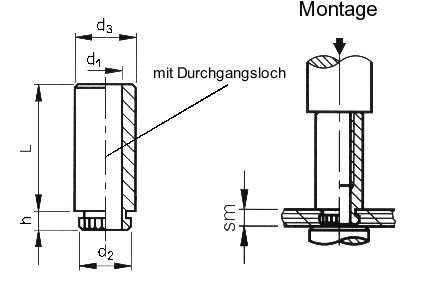

| Oznaczenie | KFSE-3,6-6 |
| Otwór przelotowy d1 +0,10/-0,08 | 3,6 mm |
| Otwór-Øw tworzywie sztucznym +0,08 0 |
5,40 mm |
| d2 ±0,08 | 5,87 mm |
| d3 ±0,13 | 7,14 mm |
| h maks. | 1,53 mm |
| sm min. | 1,53 mm |
| Min. odstęp od środka otworu do krawędzi | 5,3 mm |
| L ±0,13 | 6 mm |
| Głębokość gwintu tmin. | 6 mm |
| Klasa wytrzymałościowa | Stal nierdzewna 18/8 (AISI 300) pasywowana. |
| Zastosowanie | Płytki drukowane i inne tworzywa sztuczne (również do aluminium i magnezu) o twardości do HRB 70. |
| Wskazówka | W przypadku stosowania kołków na płytkach drukowanych z otworami przelotowymi należy zwiększyć wymiar otworu o 0,13 mm (-0,03 mm). |
| Werkzeuge | Finden der Bestellnummern für PEMSERTER®-Werkzeuge (Stempel und Matrizen): Tooling Selector (EN) |
| Narzędzia |
|
Zastrzega się możliwość wprowadzenia zmian technicznych.
