KOENIG-EXPANDER® Uszczelnianie do 500 barów
| Dane 3D dostępne |
Pobierz |
||||
|---|---|---|---|---|---|
| Wykonanie | Przedłużony trzpień | ||||
| Oznaczenie | SK 552-100 | ||||
| d1 | 10,0 mm | ||||
| l1 | 10,6 mm | ||||
| d2 | 4,75 mm | ||||
| l2 | 75 mm | ||||
| l3 maks. | 19,0 mm | ||||
| l4 maks. | 12,5 mm | ||||
Ø-Otwór wiercony |
10,0 mm | ||||
| Tolerancja otworu wiertniczego |
|
||||
| Materiał tulejki | Stal 1.0403, oksydowana | ||||
| Materiał trzpienia |
Stal ulepszona ~ 1.0728 film olejowy |
||||
| Informacje |
Tulejka i trzpień w stanie zmontowanym przygotowane do automatycznego montażu Wykonanie specjalne: Trzpień wydłużony o 30 mm |
||||
| Ilość w opakowaniu | 50 / 100 | ||||
| Wskazówka | W przypadku potrzeby zastosowania zaślepki KOENIG Expander® SK do rozdziału kanałów, dopuszczone ciśnienie robocze od str. montażu Expandera musi być zredukowane do połowy. |
- ExTool 040-1 Narzędzie hydrauliczno-pneumatyczne

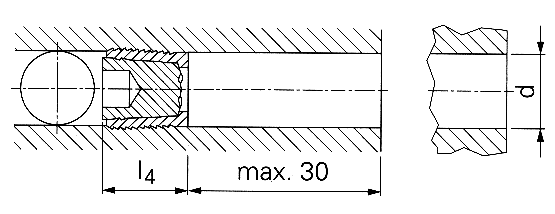

- SK 10 x 30 Tulejka dystansowa seria Sidex-SK - Do instalacji KOENIG Expander® seria SK na głębokości do 30mm w otworze.
Zastrzega się możliwość wprowadzenia zmian technicznych.
